産品介紹

火力發電廠高壓管道

1主蒸汽管道(過熱器出口聯箱到高壓主汽門接口之間的兩條高溫高壓蒸汽管道)

2熱再熱蒸汽管道(再熱器出口聯箱到中壓主汽門接口的兩條高溫高壓蒸汽管道)

3冷再熱蒸汽管道(高壓缸排汽口到再熱器入口聯箱接口之間的兩條高溫高壓蒸汽管道);

4高壓給水管道(電動給水泵出口到省煤器入口聯箱接口之間的高壓鍋爐供給水管道)。

管道系統概述

爲(wéi / wèi)了(le/liǎo)輸送液體或氣體,必須使用各種管道,管道中除直管道用鋼管以外,還要(yào / yāo)用到各種管配件:管道拐彎時必須用彎頭,管道變徑時要(yào / yāo)用大小頭,分叉時要(yào / yāo)用三通,管道接頭與接頭相連接時要(yào / yāo)用法蘭,爲(wéi / wèi)達到開啓輸送介質的目的,還要(yào / yāo)用各種閥門,爲(wéi / wèi)減少熱膨冷縮或頻繁振動對管道系統的影響,還要(yào / yāo)用膨脹節。此外,在管路上,還有與各種儀器儀表相連接的各種接頭﹑堵頭等。

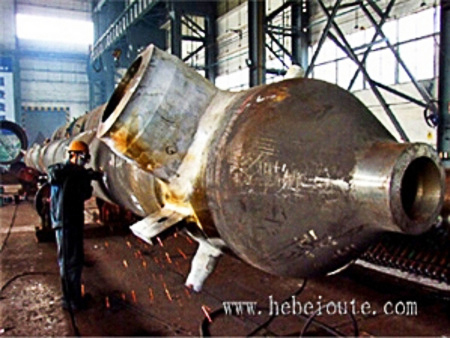

高壓管件制造程序

工廠化配管工作内容

1. 原材料進廠驗收及标識

2. 原材料進廠檢驗

   2.1 鋼管的長度、壁厚、直徑的測量    2.2 合金鋼鋼管的光譜、硬度檢驗

   2.3 合金鋼鋼管按材料規格、批次抽查一(yī / yì /yí)根金相組織、機械性能及化學分析

3. 配管設計

   3.1 現場配管安裝總圖  3.2 組合件工廠加工圖

4.  鋼管劃線和(hé / huò)原材料标記移植

5.  切割下料和(hé / huò)和(hé / huò)管段标記(管段編号或KKS編号、焊口編号及介質流向)

6.中頻彎管彎制

7.  合金鋼彎管熱處理(正火+回火)

8.  合金鋼彎管去除熱處理氧化皮酸洗鈍化

9.  碳鋼彎管酸洗鈍化

10.直管段端部焊接坡口加工

11.直管段鑽孔、攻絲加工(插座孔和(hé / huò)射源孔)

12. 插座、垂直吊架的卡塊、蠕脹測點及絲堵加工制造

13.管件進廠驗收及外觀、幾何尺寸檢驗

14.工廠組合焊口焊接及熱處理

15.插座、吊架卡塊、蠕脹測點的焊接及熱處理

16.所有焊口的無損探傷(按DL5007-92《焊接篇》)

17.組合件的内外表面處理(酸洗或噴丸)

18.組合件坡口(防鏽油)及外表面(塗兩遍防鏽漆)防鏽處理

19.組合件端部、插座的密封及防護包裝

20.産品标識、發貨

21.工廠化配管工藝流程圖

國内目前新型耐高溫材料應用

國内超超臨界工程主蒸汽及熱再熱蒸汽管道可選擇的材料較多,有P92P122E911等新材料,也包括應用已較多的P91材料

1、 新建30萬千瓦機組一(yī / yì /yí)般采用下列材質管材:主蒸汽管内徑管(Di)采用368.3*41mm P91273.05*31mm P91;高溫再熱管内徑管(Di)采用699*33.5mm P22508*24.8mm P22;低溫再熱管外徑管(Do)采用812.8*17.5mm A672B70CL32558.8*16mm A106B;高壓給水管外徑管(Do)采用355.6*25mm WB36(15NiCuMoNb5)244.5*20mm WB36(15NiCuMoNb5)

2、 新建60萬千瓦機組一(yī / yì /yí)般采用下列材質管材:主蒸汽管内徑管(Di)及材質采用489*54 P91343*39 P91;高溫再熱管内徑管(Di)及材質采用953*47 P22 主管或705*35 P22 支管;低溫再熱管外徑管(Do) 及材質采用1066.8*20.6 A672B70CL32 主管或863.6*17.5 A672B70CL32 支管;高壓給水管内徑管(Di) 及材質采用350*25.5 WB36246*20 WB36 支管、203*16 WB36 支管;外徑管(Do)及材質采用508*46 WB36355.6*25 WB36244.5*20 WB36

我國的鋼管标準體系分基礎标準:一(yī / yì /yí)是GB/T2102标準,該标準規定了(le/liǎo)包括無縫鋼管、焊接鋼管的驗收、包裝、标志和(hé / huò)質量證明書的内容;二是GB/T 17395标準,該标準規定了(le/liǎo)無縫鋼管尺寸、外形、重量及允許偏差等内容、适用于各個與鋼管有關的各個領域的一(yī / yì /yí)般規定,具有普遍的實際應用意義。

四大管道的工作參數

    超超臨界機組:

 超超臨界機組:系統參數材質壓力(Mpa)溫度(

主蒸汽(高入)27.56605  ASTM A335 P92

 再熱熱段(低入)7.4600  ASTM A335 P92

 再熱冷段7.5425 ASTM A691Gr2-1/4CrCL22

 高壓給水50298 EN10216  15NiCuMoNb5-6-4

    火力發電廠四大管道材料标準及生産廠

主蒸汽(高入) 内徑管  ASTM ASME 材質 A335 P91 A335 P92 制造廠家:德國曼内斯曼 美國威曼高登 日本住友

再熱熱段(低入) 内徑管 ASTM ASME 材質A335 P22  A335 P91 A335 P92 制造廠家:德國曼内斯曼 美國威曼高登 日本住友

再熱冷段 外徑管 ASTM ASME 材質A672B70CL32 A691Gr2-1/4Cr CL22 制造廠:德國EEW 韓國EEW 韓國鋼之花

高壓給水 外徑管 EN10216 材質:15NiCuMoNb5 -6-4 制造廠家:德國曼内斯曼 日本住友 意大利達爾明
